THÔNG TƯ 10/2021/TT-BTNMT QUY ĐỊNH THIẾT BỊ DATALOGGER

THÔNG TƯ 10/2021/TT-BTNMT YÊU CẦU ĐỐI VỚI HỆ THỐNG NHẬN, TRUYỀN VÀ QUẢN LÝ DỮ LIỆU (DATALOGGER) TẠI CÁC TRẠM, HỆ THỐNG QUAN TRẮC MÔI TRƯỜNG TỰ DỘNG, LIÊN TỤC

Thay thế cho Thông tư 24/2017/TT-BTNMT sẽ hết hiệu lực kể từ ngày TT10/2021/TT-BTNMT có hiệu lực (16/8/2021). Theo chương VIII , điều 39 trong Thông tư này yêu cầu Datalogger tại cơ sở phải đáp ứng các yêu cầu như sau:

1. Nhận, lưu giữ và quản lý dữ liệu quan trắc môi trường tại Datalogger

+ Có khả năng tiếp nhận dữ liệu trực tiếp từ các thiết bị đo, bộ điều khiển (data controller) máy lẫy mẫu tự động, không được kết nối thông qua thiết bị khác;

+ Tín hiệu xuất ra của Datalogger phải là tín hiệu số (digital) ví dụ: Modbus RS-485, RS-232…;

+ Datalogger có khả năng lưu trữ dữ liệu liên tục ít nhất là 60 ngày gần nhất. Các dữ liệu lưu giữ tối thiểu gồm: thông số đo, kết quả đo, đơn vị đo, thời gian đo, trạng thái của thiêt bị (gồm: đang đo; hiệu chuẩn; lỗi thiết bị….);

+ Đối với các hệ thống quan trắc nước thải, khí thải tự động, liên tục, các cổng kết nối không sử dụng để truyền, nhận dữ liệu về cơ quan quản lý phải được niêm phong bởi cơ quản quản lý nhà nước tại địa phương;

+ Datalogger hiển thị các thông tin gồm: thông số đo, kết quả đo, đơn vị đo (theo đơn vị được quy định trong Quy chuẩn kỹ thuật quốc gia tương ứng để so sánh), thời gian đo, trạng thái của thiết bị đo và trích xuất dữ liệu tại hệ thống nhận, truyền và quản lý dữ liệu;

2. Truyền dữ liệu quan trắc môi trường

Mở rộng truyền dữ liệu, ngoài phương thức FTP, Datalogger còn có thể truyền bằng FTPs hoặc sFTP tới địa chỉ máy chủ bằng tài khoản và địa chỉ do Sở Tài nguyên và Môi trường cung cấp; đường truyền internet tối thiểu ở mức 30Mb/s. khuyến khích việcsử dụng các phương thức truyền dữ liệu hiện đại hơn phương thức quy định;

+ Dữ liệu Datalogger phải được truyền theo thời gian thực chậm nhất 05 phút khi kết quả quan trắc được hệ thống trả ra, mỗi lần 01 tệp dữ liệu và các tệp này được lưu giữ vào các thư mục. Đối với các hệ thống quan trắc nước thải, khí thải tự động, liên tục, dữ liệu phải được truyền về Sở TNMT từ địa chỉ IP tĩnh đã thông báo với Sở TNMT;

+ Bảo đảm đồng bộ thời gian thực theo chuẩn quốc tế múi giờ Việt Nam (GMT+7);

+ Trường hợp việc truyền dữ liệu bị gián đoạn, ngay sau khi phục hồi, Datalogger phải tự động thực hiện truyền các dữ liệu của khoảng thời gian bị gián đoạn. Trong trường hợp việc truyền dữ liệu bị gián đoạn quá 12 tiếng, đơn vị vận hành hệ thống phải có thông báo ngay bằng văn bản và thư điện tử (email) về nguyên nhân, các biện pháp khắc phục về sự cố gián đoạn này với Cơ quan tiếp nhận dữ liệu quan trắc môi trường tự động, liên tục;

+ Cho phép nhận tín hiệu điều khiển việc lấy mẫu tự động từ xa (nếu có) và lấy dữ liệu khi có yêu cầu;

3. Định dạng và nội dung tệp dữ liệu

+ Dữ liệu của Datalogger được định dạng theo dạng tệp; *.txt;

+ Nội dung tệp dữ liệu bao gồm 05 thông tin chính: thông số đo, kết quả
đo, đơn vị đo, thời gian đo, trạng thái của thiết bị đo (đang đo, hiệu chuẩn và báo lỗi thiết bị)

+ Thông tin từ các camera trong hệ thống được truyền về Sở TNMT sử dụng phương thức truyền RTSP. Dữ liệu camera phải được lưu trữ tối thiểu trong thời gian 03 tháng;

4. Bảo mật và tính toàn vẹn của dữ liệu

+ Hệ thống Data logger phải được kiểm soát truy cập bằng tài khoản & mật khẩu, các cổng kết nối phải được niêm phong;

+ Cơ sở và các đơn vị vận hành hệ thống phải bảo đảm và chịu trách nhiệm về bảo mật, tính toàn vẹn của dữ liệu, tài khoản truy cập máy chủ FTP vàđịa chỉ IP tĩnh nơi truyền dữ liệu;

THIẾT BỊ KẾT NỐI, TRUYỀN & NHẬN DỮ LIỆU QUAN TRẮC TỰ ĐỘNG DLOGGER-18

– Dlogger-18 được sản xuất tại Việt Nam, link kiện nhập khẩu tại khối các nước G7, thuộc quyền sở hữu của Công Ty Cổ Phần Thiết Bị Công Nghiệp và Công Nghệ Môi Trường DEAHAN (DEAHAN INVIRON., JSC).

– Đáp ứng hoàn toàn theo yêu cầu của TT10/2021/TT-BTNMT.

– Thiết bị nhận, truyền dữ liệu Dlogger-18 đã được Bộ Thông Tin Và Truyền Thông cấp Giấy chứng nhận hợp quy số A03086100519AA04A2, phù hợp với quy chuẩn kỹ thuật, tiêu chuẩn QCVN 12:2015/BTTTT ; QCVN 15:2015/BTTTT.

– Update Phần mềm nhanh chóng, tự động & liên tục.

– Bảo hành trọn đời đối với phần mềm, 24 tháng đối với phần cứng, lỗi 1 đổi 1.

– Được lắp đặt, hỗ trợ chuyển giao công nghệ bởi đội ngũ chuyên gia đầu ngành tham gia tư vấn nền tảng công nghệ cho Phần mềm Envisoft.

Thiết bị kết nối, truyền & nhân dữ liệu Dlogger-18

  • 12 đầu vào tương tự 4-20mA cách ly điện (độ chính xác +,- 0.3%);
  • 08 đầu vào số cách ly điện 10-30 VCD (DI-D18)
  • 06 đầu ra số cách ly điện 10-30 VCD(D01-D06);
  • Cổng Ethernet 10 Base-T/100Base-TX , Modbus TCP/IP;
  • Cổng Modbus RTU (RS485) cách ly điện ;
  • Cổng phát dòng chuẩn 4-20 mA (độ chính xác 0.1%);
  • 01 khe cắm thẻ SIM , 01 khe cắm thẻ nhớ ngoài SD;
  • Kích thước 237x119x36, vỏ nhôm, trọng lượng 800g ;
  • Màn hình: LCD 5 inches;
  • Hãng sản suất: DEAHAN INVIRON., JSC
  • Nơi sản xuất: Việt Nam

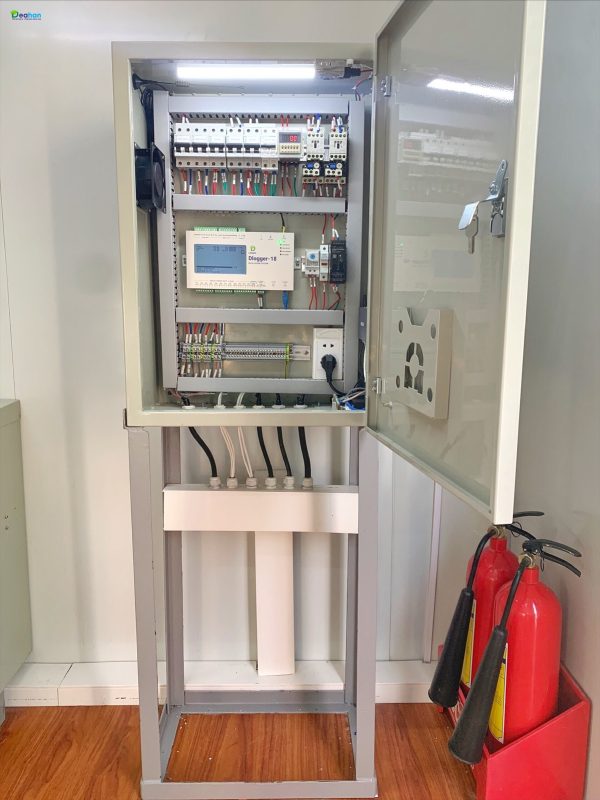

Thiết bị kết nối, truyền & nhận dữ liệu Dlogger-18

Chúng tôi đã lắp đặt hơn 250 bộ Dlogger-18 cho các Sở Tài nguyên & Môi trường, Tổng Cục Môi Trường, các Nhà máy, Khu công nghiệp. Dưới đây là một số dự án tiêu biểu:

+ Nhóm KH Nhà nước:

  • Trung tâm Quan trắc Môi trường miền Bắc,
  • Bộ Tài nguyên & Môi trường

+ Nhóm KH Doanh nghiệp:

  • Điện lực: Nhà máy Nhiệt điện Vĩnh Tân 1,2,4; Nhà máy Nhiệt điện Phú Mỹ; Nhà máy Lọc hóa dầu Nghi Sơn Hải Phòng
  • Than: Công ty Môi trường TKV, Nhà máy Nhôm Alumin Nhân Cơ
  • Xi măng : Nhà máy Xi măng Hạ Long, Nhà máy Xi măng Fico Tây Ninh, Nhà máy Xi măng Phúc Sơn
  • VSIP: Khu công nghiệp VSIP Bắc Ninh, khu công nghiệp VISIP Hải Dương
  • VinGroup: Khu đô thị Royal City, khu đô thị Time City
  • Một số Nhà máy khác như: Nhà máy Xử lý Rác Sông Công, Nhà máy Thép Shengli,…



Trung tâm Quan trắc Môi trường miền Bắc

Trạm KKXQ quốc gia & các trạm nước mặt do Tổng cục Môi trường quản lý đang sử dụng Dlogger-18

Sở Tài nguyên & Môi trường tỉnh Lào Cai

Dlogger-18 truyền dữ liệu về Trạm Trung tâm và Phần mềm hiển thị dữ liệu tại trạm cơ sở

Nhà máy Nhiệt điện Duyên Hải 2 – Công ty TNHH Janakuasa Việt Nam

Dlogger-18 truyền dư liệu về Sở Tài nguyên & Môi trường tỉnh Trà Vinh
